Qual é a faixa de temperatura?

A faixa de temperatura disponível é de -70 °C a +180 °C.

Qual é a homogeneidade da temperatura?

A homogeneidade da temperatura é de ±1,0 °C.

Qual é a performance da Câmara Climática?

A performance varia de 1,00 °C/min a 5,00 °C/min.

Qual é a faixa de umidade?

A faixa de umidade relativa disponível é de 10% a 95%.

Qual é a homogeneidade da umidade?

A homogeneidade da umidade varia de ±3,00% a ±5,00%.

Qual volume interno está disponível?

Estão disponíveis volumes internos de 300 a 1.200 litros.

Qual é o tempo de duração dos ensaios?

A duração é definida de acordo com as normas aplicáveis ao ensaio ou conforme a especificação do cliente.

As prateleiras estão inclusas?

Sim. A Câmara Climática possui prateleiras removíveis e ajustáveis.

Os sensores possuem certificado de calibração RBC?

Sim. Os sensores possuem certificado de calibração RBC.

A Câmara Climática atende às normas NR-10 e NR-12?

Sim. A Câmara Climática é fabricada de acordo com as normas NR-10 e NR-12.

CÂMARA CLIMÁTICA – SÉRIE CCL.STD - Foran -Industrial Technology

Especificações técnicas da Câmara Climática Foran Série CCL.STD
Especificações
Faixa de temperatura	−70 °C a +180 °C
Faixa de umidade relativa	10% a 95% UR
Volume interno	300 a 1.200 L
Estrutura interna	Aço inoxidável
Estrutura geral	Isolamento térmico de alta densidade, porta com vedação em silicone e drenos integrados para condensado e limpeza
Prateleiras	Removíveis
Iluminação interna	LED embutido
Sistema de refrigeração	Baixo ruído, com compressores herméticos ou semi-herméticos e condensação a ar ou a água
Gerador de umidade	Caldeira de baixo consumo, alimentada por água desmineralizada
Registro e coleta de dados	Via USB, com arquivos em formato CSV

Especificações técnicas da Câmara Climática Foran Série CCL.STD

Especificações

Faixa de temperatura

−70 °C a +180 °C

Faixa de umidade relativa

10% a 95% UR

Volume interno

300 a 1.200 L

Estrutura interna

Aço inoxidável

Estrutura geral

Isolamento térmico de alta densidade, porta com vedação em silicone e drenos integrados para condensado e limpeza

Prateleiras

Removíveis

Iluminação interna

LED embutido

Sistema de refrigeração

Baixo ruído, com compressores herméticos ou semi-herméticos e condensação a ar ou a água

Gerador de umidade

Caldeira de baixo consumo, alimentada por água desmineralizada

Registro e coleta de dados

Via USB, com arquivos em formato CSV

Principais Benefícios

Controle preciso de temperatura e umidade

Estabilidade térmica e repetibilidade para ensaios técnicos exigentes.

Construção robusta e estrutura interna em aço inox

Alta durabilidade, resistência e facilidade de limpeza.

Automação avançada com iFor®CCL

Painel touch, registro automático de dados e múltiplos perfis de usuário.

Baixo nível de ruído e operação eficiente

Sistema de refrigeração otimizado para ambientes laboratoriais.

Como funciona a Câmara Climática

O equipamento opera combinando sistemas de aquecimento, resfriamento, umidificação e desumidificação, controlados via CLP. A circulação de ar forçada mantém homogeneidade interna, enquanto o software iFor®CCL registra todos os ciclos e eventos, garantindo rastreabilidade e conformidade técnica.

Elementos do processo:

CLP

Resistências elétricas

Sistema de refrigeração

Gerador de umidade

Circulação forçada de ar

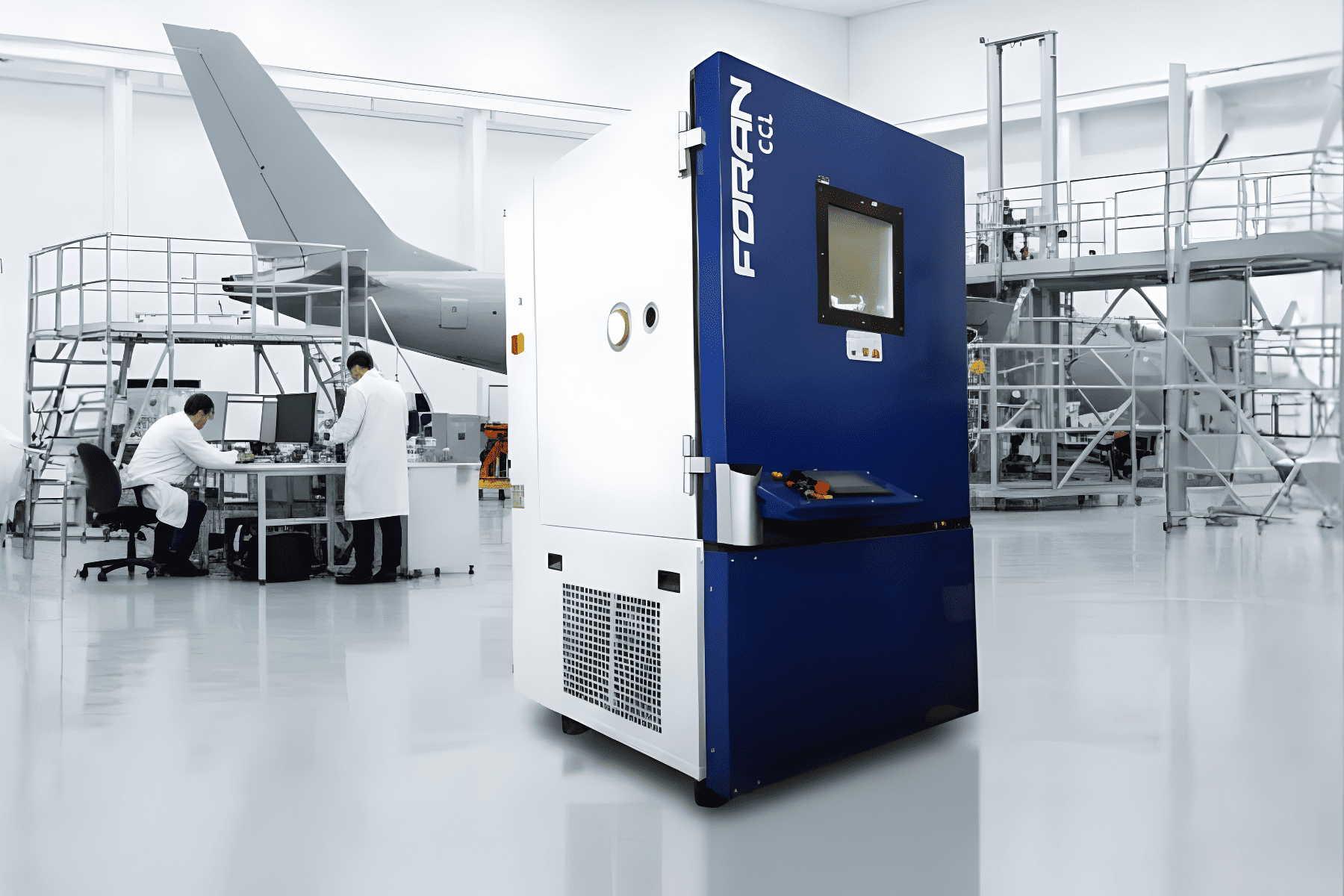

Equipamento Câmara Climática Série CCL.STD

Volume 1.000 litros

Temperatura −30 °C a +150 °C

Segurança Hazard Level 6

Segmento

Indústria aeronáutica — fabricante nacional de aeronaves e centro de Pesquisa e Desenvolvimento para validação de células e módulos de baterias convencionais e de lítio.

Desafio do projeto

Desenvolver uma câmara climática capaz de operar entre −30 °C e +150 °C, atendendo aos requisitos de segurança Hazard Level 6. O projeto exigia proteção contra sobrepressão, emissão de gases, riscos de incêndio e eventos críticos.

Ler case completo Recolher conteúdo

Solução Foran

A Foran desenvolveu uma Câmara Climática Série CCL.STD de 1.000 litros, equipada com um completo sistema de segurança para ensaios de baterias conforme os requisitos HL6. A solução incorporou sensores para monitoramento de CO, O₂, H₂ e outros gases, sistema de exaustão para eliminação segura de gases, válvula rompedora para alívio de grandes sobrepressões, válvula de alívio de pressão por mola, travamentos mecânicos e elétricos da porta, retenção mecânica contra abertura acidental, sistema de inertização com nitrogênio (N₂) e sistema de supressão por CO₂. Todos os dispositivos de segurança foram integrados ao supervisório iFor Super®, permitindo o monitoramento centralizado e o gerenciamento dos eventos de segurança durante os ensaios.

Benefícios alcançados

Atendimento aos requisitos de segurança HL6 para ensaios com baterias.
Monitoramento contínuo dos principais gases gerados durante os ensaios.
Sistemas redundantes contra sobrepressão, incêndio e vazamentos de gases.
Operação segura com travamentos mecânicos e eletrônicos integrados ao supervisório.
Controle centralizado dos dispositivos, ampliando a rastreabilidade e a confiabilidade operacional.

Resultado final

A Foran entregou uma câmara climática com operação entre −30 °C e +150 °C e rampa aproximada de 2 °C por minuto, preparada para ensaios de baterias convencionais e de lítio. A integração entre controle climático, supervisão e sistemas de proteção permitiu ao cliente realizar ensaios com segurança, monitoramento e confiabilidade, atendendo aos requisitos estabelecidos para equipamentos classificados no nível Hazard Level 6.
